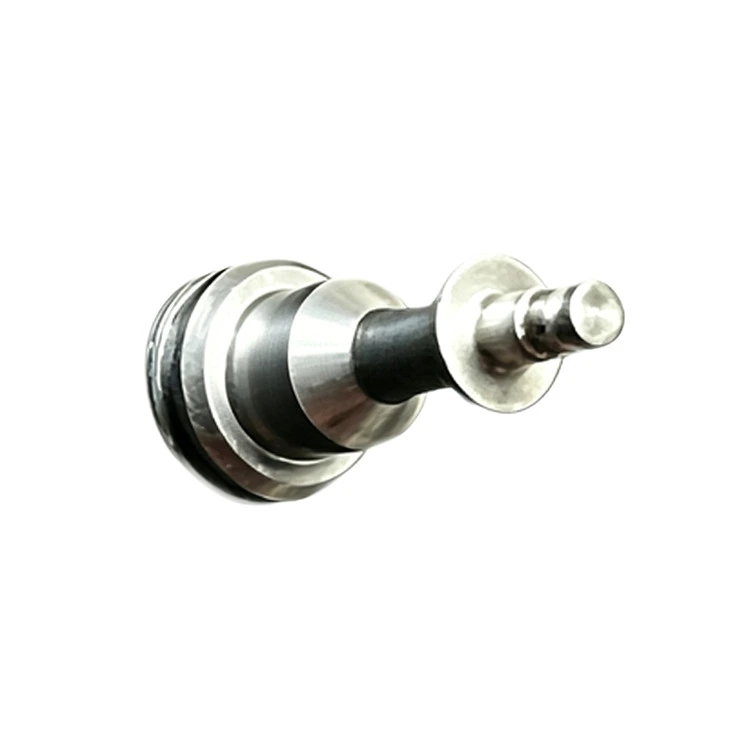

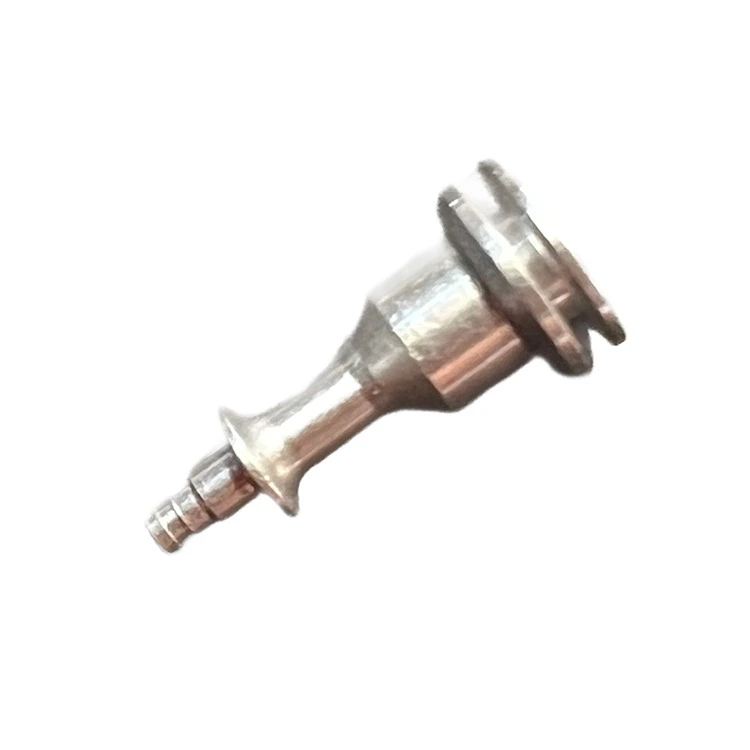

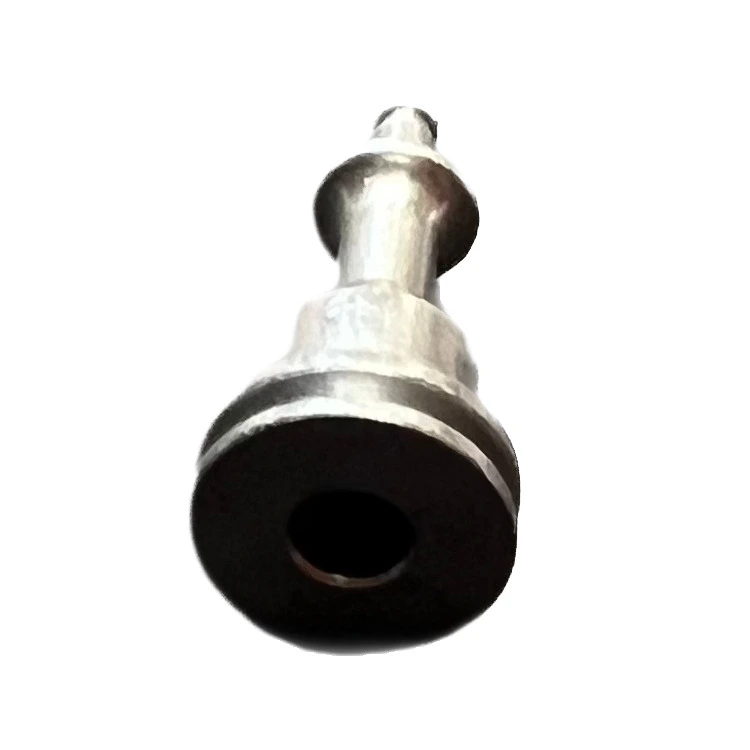

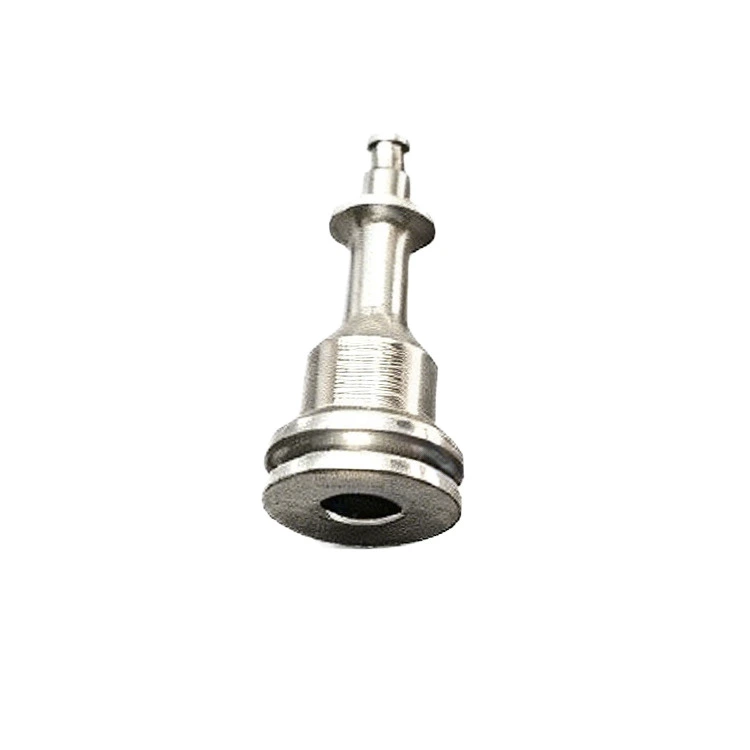

Lõi phần ứng thay thế pit tông điện từ cho van thủy lực và khí nén

Lõi phần ứng thay thế pít tông điện từ chất lượng của Nhà sản xuất kim loại Qimao cho Van thủy lực và khí nén từ Nhà sản xuất kim loại Qimao tùy chọn vật liệu sản phẩm: thép không gỉ 430FR (tiêu chuẩn) hoặc 430F để có khả năng gia công tốt hơn. Phạm vi hành trình: 0,5 mm đến 5 mm tùy thuộc vào dòng van. Kích thước ren: M3 đến M6 ở đầu thanh đẩy hoặc loại trơn cho phần ứng trượt. Nhiệt độ hoạt động: -20°C đến +120°C (-4°F đến 248°F). Kiểu niêm phong: loại bắt vòng chữ O mềm hoặc ghế có viền kim loại với kim loại. Mỗi lõi được mài không tâm để có độ hoàn thiện mịn Ra0,4μm hoặc cao hơn. Chúng tôi cũng cung cấp lò xo hồi vị, ống lót dẫn hướng và vòng đệm kín nếu cần. Mỗi lô đều được kiểm tra lực kéo vào và thời gian nhả trên thiết bị kiểm tra điện từ thực chứ không chỉ kiểm tra trực quan.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng sản phẩm

1. Được làm từ thép không gỉ từ tính Chúng tôi chế tạo Lõi phần ứng thay thế pít tông điện từ này cho Van thủy lực và khí nén sử dụng cấp 430F hoặc 430FR. Những hợp kim này phản ứng với cuộn dây điện từ. Khi cuộn dây được cấp điện, pít tông sẽ di chuyển. Pít tông giá rẻ sử dụng thép không có từ tính và hầu như không dịch chuyển. Của chúng tôi luôn sạch sẽ.

2. Đường kính ngoài mặt đất chính xác Bề mặt bên ngoài được mài sau khi quay. Điều này loại bỏ bất kỳ độ côn hoặc độ gợn sóng nào. Pít tông đã hoàn thiện trượt bên trong lỗ van với khoảng hở vài phần mười. Không quá chặt. Không quá lỏng lẻo.

3. Cắt theo chiều dài chính xác của bạn Chúng tôi không có kích thước ngẫu nhiên. Bạn cung cấp cho chúng tôi chiều dài từ pít tông cũ của bạn. Chúng tôi cắt trong phạm vi cộng hoặc trừ một phần nghìn inch. Không cần cắt tỉa ở phía bạn.

4. Gia công rãnh theo quy định Một số van có rãnh để bôi trơn hoặc cân bằng áp suất. Chúng ta có thể thêm những thứ này. Các rãnh thẳng. Các rãnh xoắn ốc. Rãnh bước. Chỉ cần cho chúng tôi xem mẫu trên phần cũ của bạn.

5. Các đầu được vát để đi vào trơn tru Cả hai đầu đều được cắt một góc nhỏ. Điều này giúp ích khi bạn đẩy pít tông trở lại thân van. Không có cạnh sắc để cạo lỗ khoan bên trong hoặc làm hỏng con dấu.

6. Có sẵn mũi phẳng hoặc bán kính Một số pít tông có đầu phẳng chạm vào điểm dừng. Những người khác có chiếc mũi tròn tựa vào một miếng đệm cao su. Chúng tôi có thể làm một trong hai. Hãy cho chúng tôi biết van của bạn sử dụng gì.

7. Không để lại vết gờ nào Mỗi pít tông đều được kiểm tra bằng tay dưới kính lúp. Nếu chúng ta dùng móng tay sờ thấy có gờ, nó sẽ quay trở lại băng ghế. Bạn không bao giờ nên cắt một con dấu khi lắp đặt.

Ứng dụng

1. Dây chuyền tự động hóa của nhà máy – Khi xi lanh khí nén bắt đầu ngừng hoạt động hoặc mở quá lâu, lõi pít tông cũ thường là thủ phạm thực sự. Hoán đổi Lõi phần ứng thay thế pít tông điện từ này cho Van thủy lực và khí nén trong thời gian ngừng hoạt động theo kế hoạch để khôi phục tính nhất quán của chu trình mà không cần thay thế toàn bộ dãy van.

2. Bộ nguồn thủy lực – Đối với hệ thống kẹp, nâng hoặc phun khuôn, lõi phần ứng bị mòn sẽ gây ra hiện tượng sụt áp tại thời điểm chuyển số. Sự thay thế này giữ cho các van thủy lực tỷ lệ hoặc đóng/mở của bạn phản ứng trơn tru, đặc biệt ở điện áp thấp.

3. Hệ thống không khí của xe tải và thiết bị nặng – Hệ thống treo khí nén, nhả phanh hoặc van chuyển số sử dụng pít tông điện từ nhỏ bị rỉ sét do ngưng tụ. Lõi 430FR của chúng tôi chống ăn mòn độ ẩm tốt hơn thép trơn và hình dạng phù hợp với thân van xe thương mại thông thường.

4. Nhà máy xử lý nước – Van màng được điều khiển bằng điện từ thường hoạt động 24/7. Khi pít tông ban đầu mất mép bịt kín, van bắt đầu kêu lạch cạch. Lõi phần ứng mới khôi phục khả năng ngắt chặt mà không tốn chi phí lắp ráp van thí điểm mới.

5. Van điều khiển dầu và khí đốt – Van thông hơi đầu giếng hoặc đường ống từ xa cần có phần ứng không bị dính sau nhiều tháng không di chuyển. Thiết kế từ tính dư thấp của lõi này dễ dàng tách ra, do đó van sẽ không đóng lại khi bạn cần nhất.

Hướng dẫn cài đặt và sử dụng sản phẩm

Bước 1 – Ngắt điện van và giải phóng toàn bộ áp suất khỏi hệ thống. Tháo đai ốc cuộn dây và trượt cuộn dây ra khỏi ống.

Bước 2 – Tháo lõi phần ứng thay thế pít tông điện từ để ghi đè thủ công hoặc nắp cuối của Van thủy lực và khí nén. Kéo lõi phần ứng cũ và lò xo ra bằng nhíp không từ tính (không làm xước lỗ khoan ống).

Bước 3 – Kiểm tra bên trong ống dẫn hướng xem có gờ hoặc rỉ sét không. Lau sạch bằng vải không có xơ và một ít dầu thủy lực sạch.

Bước 4 – Đặt lò xo mới vào lõi mới, sau đó lắp cả hai vào ống. Đảm bảo mặt tựa bằng cao su hoặc đầu kim loại hướng về phía thân van.

Bước 5 – Lắp lại nắp cuối hoặc đai ốc chặn. Siết chặt bằng ngón tay cộng thêm một phần tư vòng - siết quá chặt có thể làm kẹt pít tông.

Bước 6 – Trượt cuộn dây trở lại, siết chặt đai ốc và xoay van theo cách thủ công (nếu có thể) trước khi tạo áp suất tối đa. Xong.
