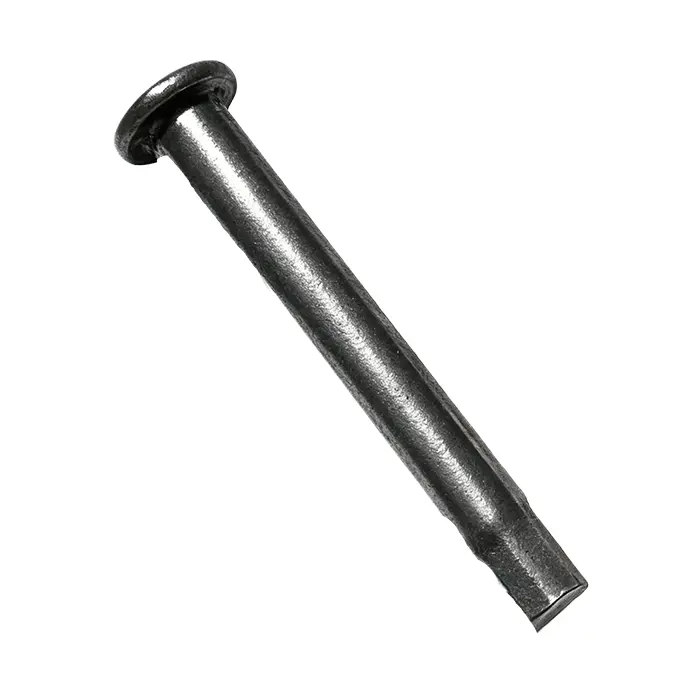

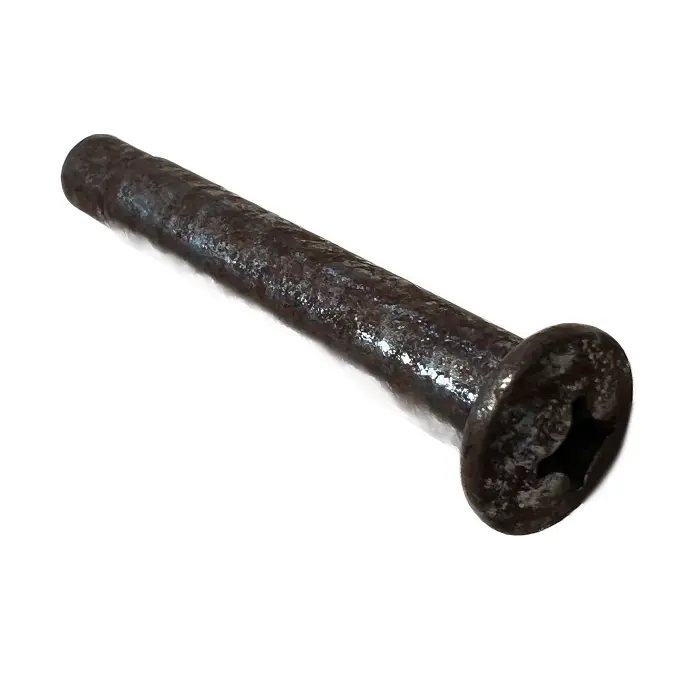

Chốt có đường kính kép có vai

Chốt có đường kính kép của Nhà sản xuất kim loại Qimao với đường kính định vị vai được nối đất ở mức dung sai h6, h7 hoặc m6, do đó, chốt vừa khít với lỗ giao phối một cách nhất quán mà không cần chơi. Phần vai lớn hơn được gia công vuông góc với trục, mang lại cho bạn bề mặt dừng chắc chắn giúp ngăn chặn việc chèn quá mức.

Chúng tôi chế tạo những sản phẩm này từ thép cứng đã qua xử lý nhiệt đạt HRC 38–42 để chúng có độ bền tốt khi sử dụng nhiều lần. Đối với môi trường ẩm ướt hoặc ăn mòn, thép không gỉ SUS304 có sẵn.

Oxit đen hoạt động cho hầu hết các ứng dụng trong xưởng. Mạ kẽm tăng thêm khả năng chống gỉ vừa phải. Mạ niken mang lại vẻ ngoài sạch sẽ hơn với độ bền cao hơn.

Đường kính định vị dao động từ Ø1mm đến Ø20mm. Đường kính vai, chiều cao bậc thang và chiều dài tổng thể đều có thể được điều chỉnh theo bản vẽ của bạn. Độ đồng tâm giữa phần định vị và vai được giữ chặt thông qua gia công chính xác. Mỗi lô hàng đều được kiểm tra bằng máy đo đã hiệu chuẩn về đường kính, độ vuông góc của vai và độ hoàn thiện bề mặt trước khi chúng tôi xuất xưởng.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng sản phẩm

• Thiết kế của nó tích hợp các chức năng định vị và dừng vào một bộ phận duy nhất. Đường kính vai lớn hơn giúp tránh chèn quá mức và tạo ra giới hạn cơ học, loại bỏ sự cần thiết của vòng đệm hoặc miếng đệm chặn riêng biệt.

• Phần định vị mặt đất chính xác duy trì dung sai đường kính chặt chẽ trong phạm vi h6, h7 hoặc m6. Sự phù hợp được kiểm soát này đảm bảo sự liên kết thành phần nhất quán và định vị lặp lại trong nhiều chu kỳ lắp ráp.

• Kết cấu thép được xử lý nhiệt có độ cứng HRC 38–42 mang lại khả năng chống mài mòn khi sử dụng nhiều lần. Bề mặt cứng duy trì sự ổn định về kích thước ngay cả sau khi sử dụng kéo dài trong môi trường công nghiệp.

Ứng dụng

• Cấu trúc của thiết bị cố định và công cụ đòi hỏi phải định vị thành phần chính xác và dừng cơ học. Thiết kế chốt có đường kính kép có vai cung cấp khả năng định vị chính xác đồng thời ngăn chặn việc di chuyển quá mức trong các thiết bị kẹp.

• Hệ thống lắp ráp tự động yêu cầu vị trí linh kiện lặp lại. Hình dạng bậc thang đảm bảo đăng ký nhất quán cho các bộ phận được định vị và tháo ra nhiều lần.

• Cụm khuôn yêu cầu các điểm dừng giới hạn và căn chỉnh chính xác giữa các nửa khuôn. Vai đóng vai trò như một điểm dừng tích cực trong khi phần định vị duy trì sự liên kết giữa các bộ phận.

Ưu điểm của nhà máy

1. Cơ sở sản xuất của chúng tôi duy trì các quy trình kiểm soát chất lượng nghiêm ngặt đối với sản xuất Chốt có bậc đường kính kép có vai.

2. Chúng tôi vận hành các trung tâm tiện CNC có khả năng giữ đường kính đến ±0,01mm, đảm bảo sự phù hợp nhất quán trong các quá trình sản xuất.

3. Quá trình xử lý nhiệt được thực hiện trong nhà với việc giám sát lò liên tục, đảm bảo độ cứng đồng đều trong mỗi mẻ. 4. Việc hoàn thiện bề mặt được tiến hành bằng các quy trình được kiểm soát để đạt được độ dày lớp phủ và độ bám dính nhất quán.

5. Nhóm kỹ thuật của chúng tôi cộng tác với khách hàng để tối ưu hóa hình học chốt cho các ứng dụng cụ thể, cung cấp hỗ trợ thiết kế cho các tỷ lệ bước tùy chỉnh hoặc các yêu cầu vật liệu đặc biệt.

6. Chúng tôi dự trữ nguyên liệu thô cho dòng sản phẩm này, cho phép thời gian giao hàng thông thường từ 10 đến 15 ngày làm việc đối với các đơn hàng tiêu chuẩn.

7. Mỗi lô sản xuất đều được kiểm tra kích thước toàn diện, có báo cáo thử nghiệm theo yêu cầu.

8. Chúng tôi cũng hỗ trợ các yêu cầu hoàn thiện chuyên biệt, bao gồm oxit đen, mạ kẽm và mạ niken, để phù hợp với các điều kiện môi trường cụ thể hoặc thông số kỹ thuật về hình thức.
