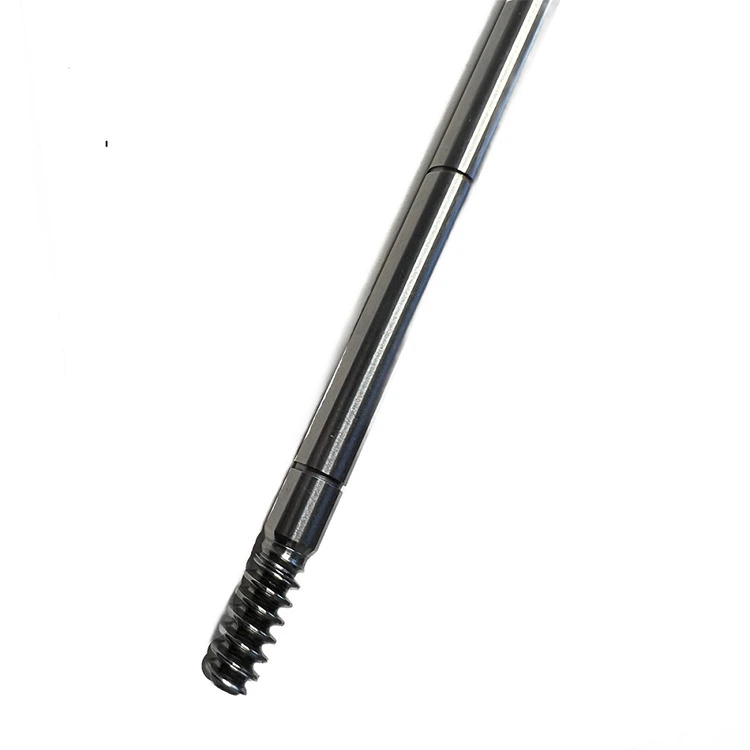

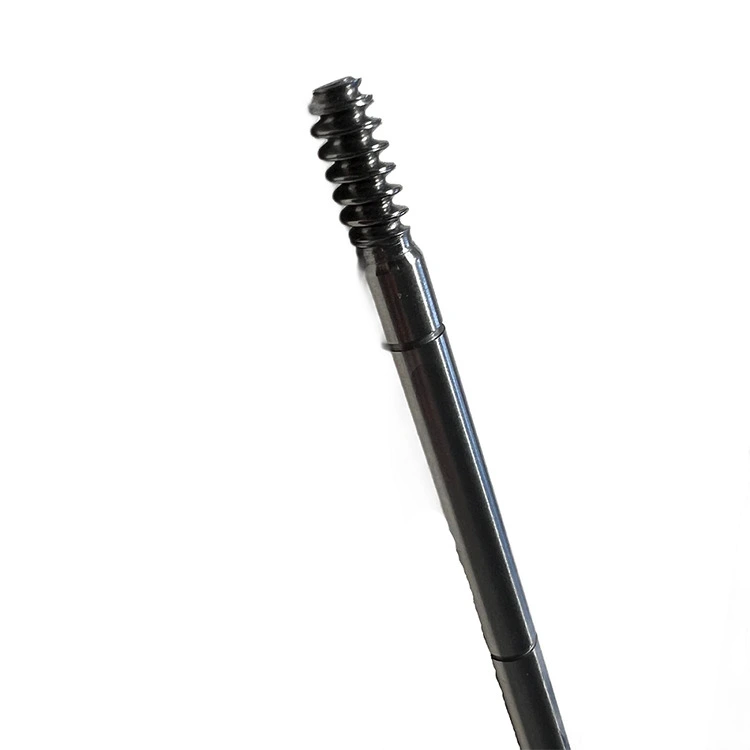

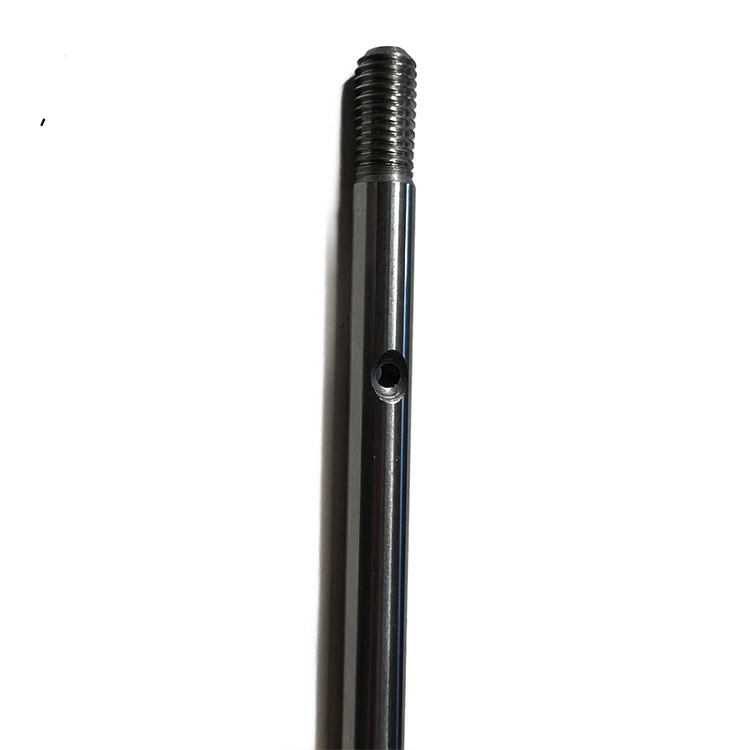

Trục bánh răng mô-men xoắn cao cho hộp số

Hầu hết các trục bánh răng xoắn có mô-men xoắn cao dành cho hộp số của Nhà sản xuất kim loại Qimao đều hoạt động tốt trên giấy nhưng không hoạt động khi mô-men xoắn thực chạm vào. Đó là lý do tại sao chúng tôi chế tạo Trục bánh răng giun mô-men xoắn cao này một cách khác biệt. Nó bắt đầu bằng thép hợp kim 42CrMo4 hoặc 20CrMnTi, sau đó được làm cứng vỏ hoặc làm cứng hoàn toàn tùy thuộc vào cấu hình tải trọng của bạn. Các mặt ren đạt 58–60 HRC trong khi lõi vẫn đủ cứng để hấp thụ lực sốc và lực xoắn.

Sau khi xử lý nhiệt, chúng tôi mài CNC mặt cắt ren thay vì để nó thô. Điều này mang lại cho bạn các mặt bên trơn tru, góc dẫn chính xác và độ ma sát thấp với bánh vít. Các ổ trục và rãnh then được gia công theo cùng một thiết lập để giữ mọi thứ đồng tâm trong phạm vi 0,02 mm. Không rung, không tiếng ồn, chỉ cần truyền mô-men xoắn đáng tin cậy. Bạn nhận được một trục vít phù hợp với hộp số của mình và thực sự tồn tại trong điều kiện làm việc thực tế.

Đối với các phiên bản vỏ cứng, chúng tôi cacbon hóa ở 930°C sau đó làm nguội. Độ cứng lõi đạt khoảng 30–35 HRC, trong khi các cạnh ren đạt 58–60 HRC. Đối với các phiên bản cứng hơn, chúng tôi hướng tới mục tiêu xuyên suốt là 45–50 HRC.

Sau khi làm cứng, chúng tôi làm thẳng trục nếu cần. Sau đó, chúng tôi mài biên dạng ren, cổ ổ bi và đế rãnh then. Độ chính xác của ren đáp ứng cấp 6 hoặc 7 theo DIN 3975. Độ nhám bề mặt ở hai bên là Ra 0,4 µm hoặc cao hơn.

Chúng tôi thêm các đường vát trên tất cả các cạnh và khoan lỗ tâm ở cả hai đầu. Mỗi trục đi kèm với báo cáo độ cứng và bảng kiểm tra kích thước miễn phí. Bạn nhận được những gì bạn phải trả và chúng tôi không che giấu khuyết điểm.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng sản phẩm

1. Được làm từ vỏ cứng 20CrMnTi hoặc thép 42CrMo4 đã cứng. Độ cứng bề mặt cao trên các cạnh ren với lõi cứng có thể chịu được lực xoắn. Trục thép nhẹ giá rẻ biến dạng dưới tải trọng mô-men xoắn cao.

2. Các ren của trục bánh răng giun mô-men xoắn cao cho hộp số được mài CNC sau khi xử lý nhiệt, không được mài thô. Việc mài sẽ loại bỏ sự biến dạng và tạo ra các cạnh mịn. Ma sát thấp hơn có nghĩa là ít nhiệt hơn bên trong hộp số và tuổi thọ dầu dài hơn. Bánh giun của bạn cũng mòn chậm hơn.

3. Các tạp chí ổ trục và rãnh then được gia công theo cơ cấu kẹp giống như ren. Giữ mọi thứ đồng tâm trong vòng 0,02 mm. Độ đồng tâm kém gây ra rung động và tiếng ồn ở mô men xoắn tối đa. Chúng tôi tránh vấn đề đó ngay từ đầu.

4. Độ sâu vỏ được kiểm soát từ 0,8 mm đến 1,5 mm tùy thuộc vào kích thước mô-đun. Quá nông và các sợi chỉ bị mòn nhanh. Quá sâu và lõi trở nên giòn. Nhật ký xử lý nhiệt của chúng tôi được lưu cho mỗi lô.

5. Mỗi trục đều được kiểm tra độ thẳng và độ lệch trước khi đóng gói. Chúng tôi sử dụng micromet laser và các chỉ số quay số. Nếu bị uốn cong quá 0,03 mm trên 300 mm, nó sẽ phải làm lại. Không có ngoại lệ. Trục cong làm hỏng vòng bi.

Ứng dụng

1. Hộp số công nghiệp dành cho băng tải hạng nặng – Loại này chạy nhiều giờ với mô-men xoắn cao ổn định. Trục bánh răng xoắn mô-men xoắn cao dành cho hộp số của chúng tôi giữ nguyên hình dạng ren và ngăn ngừa sự tích tụ nhiệt. Không có điểm dừng bất ngờ để thay thế. Dây chuyền băng tải tiếp tục chuyển động.

2. Bộ truyền động nạp máy công cụ – Độ chính xác ở đây là vấn đề quan trọng. Sợi tiếp đất mịn giúp bạn định vị ổn định mà không bị lệch phản ứng ngược. Máy CNC hoặc bàn phay của bạn di chuyển chính xác ngay cả khi chịu tải cắt nặng.

3. Hộp số nâng và nâng – An toàn là rất quan trọng. Đặc tính tự khóa của trục giun khởi động đơn sẽ giữ tải khi động cơ dừng. Các sợi cứng chống mài mòn khi khởi động thường xuyên và dừng ở mô-men xoắn định mức tối đa.

4. Máy trộn và máy khuấy – Những thiết bị này chịu tải đảo chiều và va đập từ vật liệu dày. Phiên bản đã được tôi cứng của chúng tôi chịu được lực xoắn mà không bị nứt. Trục tiếp tục quay trơn tru ngay cả khi hỗn hợp bị cứng hoặc vón cục.

5. Truyền động thiết bị nông nghiệp – Bụi bẩn và sự thay đổi nhiệt độ là điều bình thường ở đây. Trục giun mô-men xoắn cao với vòng bi kín có thể xử lý các điều kiện khắc nghiệt này. Bạn có được hệ thống truyền lực đáng tin cậy cho máy khoan ngũ cốc hoặc máy rải phân bón mà không cần phải xây dựng lại thường xuyên.

Chi tiết sản xuất

1. Vật liệu cho Trục bánh răng mô-men xoắn cao cho hộp số là 20CrMnTi cho các phiên bản được làm cứng bằng vỏ hoặc 42CrMo4 cho các phiên bản được làm cứng hoàn toàn.

2. Độ sâu vỏ từ 0,8 đến 1,5 mm tùy thuộc vào kích thước mô-đun. Độ chính xác của ren đạt cấp 6 theo DIN 3975.

3. Độ nhám bề mặt các mặt sườn đạt Ra 0,4 µm hoặc cao hơn. Độ thẳng được giữ ở mức 0,03 mm trên 300 mm.

4. Đường kính có sẵn từ 12 mm đến 100 mm.

5. Các mô-đun từ 1 đến 8. Chủ đề khởi động đơn hoặc đa khởi động. Định hướng tay trái hoặc tay phải.

6. Nhật ký vòng bi được căn cứ vào dung sai h6 hoặc g6.

7. Đường khóa cắt theo tiêu chuẩn DIN 6885.

8. Mỗi trục được kiểm tra bằng micromet laser và quay số chỉ báo trước khi đóng gói. Bao gồm báo cáo kiểm tra độ cứng và bảng kiểm tra kích thước.

9. Khoan lỗ trung tâm ở cả hai đầu. Tất cả các cạnh được vát. Đã bôi dầu chống rỉ và bọc màng co để vận chuyển.

10. Độ dài tùy chỉnh có sẵn mà không tính phí khuôn.
