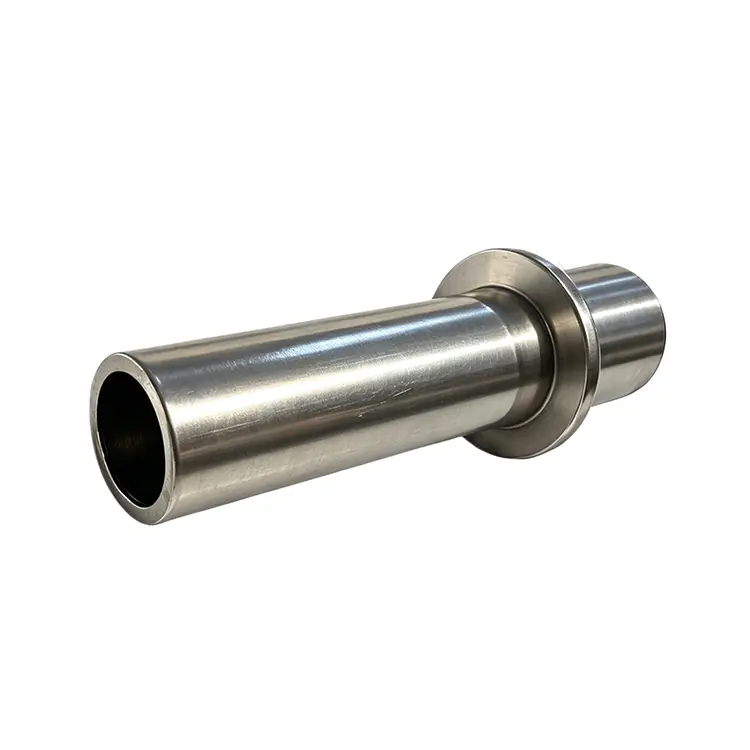

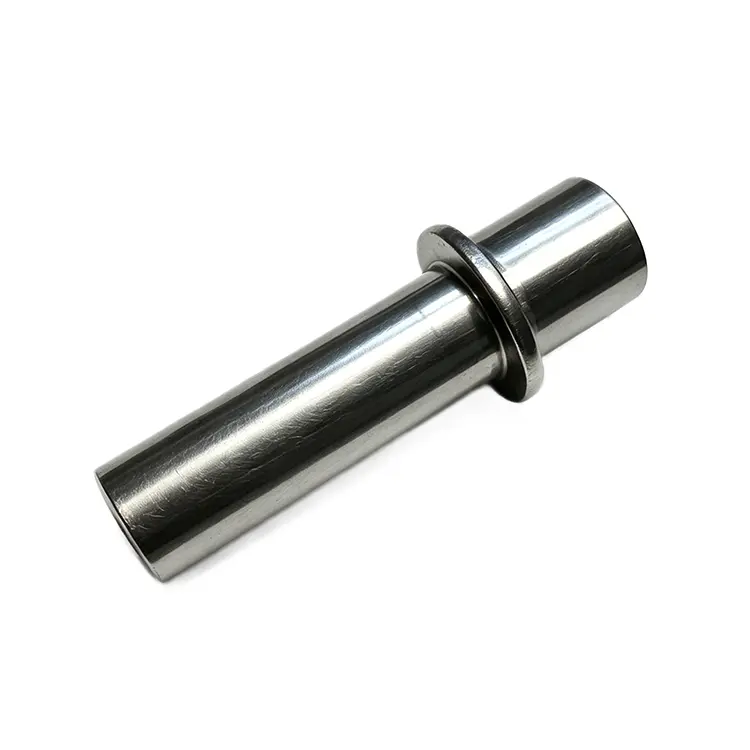

Ống lót vai mặt bích bằng thép rỗng cho thiết bị tự động hóa

Đây là Ống lót vai mặt bích bằng thép rỗng chất lượng dành cho thiết bị tự động hóa của Nhà sản xuất kim loại Qimao, khoang trung tâm cho phép các đường dẫn khí, dây cảm biến hoặc ống bôi trơn đi qua trực tiếp qua điểm trục. loại bỏ độ nghiêng trong quá trình cài đặt phù hợp với báo chí.

Khách hàng lựa chọn vật liệu khác nhau, trong khi lõi vẫn dẻo. Dung sai lỗ khoan H7, dung sai đường kính ngoài g6. Phần rỗng làm giảm khối lượng quay ~35% so với vật rắn tương đương, điều này trực tiếp làm giảm yêu cầu về mô-men xoắn của động cơ và sinh nhiệt trong các ứng dụng lập chỉ số tốc độ cao.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng sản phẩm

Lõi rỗng -Ống lót vai có mặt bích bằng thép rỗng cho thiết bị tự động hóa truyền dây, đường dẫn khí hoặc ống làm mát trực tiếp qua trục quay.

Mặt bích tích hợp – Loại bỏ vòng đệm lực đẩy hoặc vòng giữ riêng biệt.

Thép được tôi cứng – Bề mặt chịu mài mòn 55–60 HRC với lõi bền, chống va đập.

Sẵn sàng lắp khít – Đường kính ngoài và lỗ khoan nối đất, không cần khoan đường sau khi lắp đặt.

Đế chống xoay (tùy chọn) – Dành cho các ứng dụng dao động mô-men xoắn cao.

Ứng dụng

• Ống lót vai có mặt bích bằng thép rỗng dành cho các bộ phận gắp và đặt thiết bị tự động hóa có bộ kẹp bằng khí nén (ống dẫn khí được dẫn qua ống lót)

• Lập chỉ mục các bảng quay số nơi các công tắc giới hạn cần nối dây trung tâm

• Hàm dán màng bao bì có đường nước làm mát

• Đầu dò kiểm tra tự động (dây tín hiệu được bảo vệ bên trong trục rỗng)

• Cánh tay robot có khớp nối để xếp hàng (giảm khối lượng lắc)

• Hỗ trợ trục trong trạm nâng thẳng đứng với nguồn cấp dầu bôi trơn trung tâm

Hướng dẫn sử dụng

Bước 1 – Chuẩn bị nhà ở

Kiểm tra và xác nhận dung sai lỗ khoan của vỏ máy có mặt bích bằng thép rỗng dành cho thiết bị tự động hóa. Vát mép vào.

Bước 2 – Ép nguội (ưu tiên)

Bôi dầu nhẹ vào ống lót OD. Sử dụng dụng cụ ép trục phẳng chỉ tiếp xúc với chu vi mặt bích - không bao giờ tiếp xúc với cạnh rỗng. Nhấn cho đến khi mặt bích tựa hoàn toàn vào mặt vỏ.

Bước 3 – Không doa

Bởi vì chúng tôi mài giũa sau khi xử lý nhiệt nên lỗ khoan vẫn giữ được kích thước hoàn thiện. Buộc một mũi doa sẽ làm hỏng bề mặt cứng.

Bước 4 – Sử dụng lõi rỗng

Luồn ống hoặc dây điện qua tâm trước khi lắp trục giao phối. Cố định dây bằng vòng đệm phi kim loại ở đầu không có mặt bích.

Bước 5 – Lắp trục

Sử dụng dung sai trục g6 hoặc f7. Bôi trơn bằng mỡ EP trong 200 chu kỳ đầu tiên.
