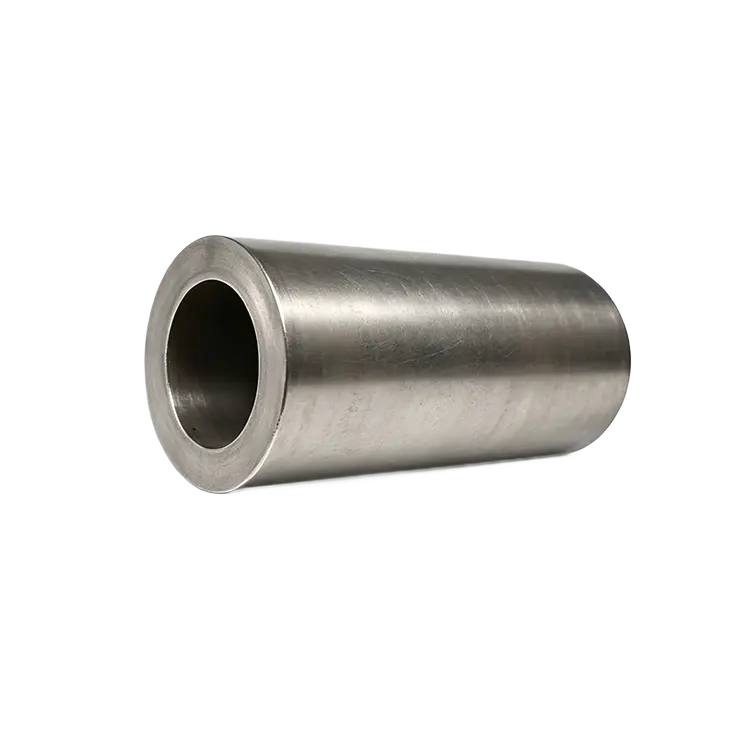

Ống lót trục thép rỗng chính xác cho thiết bị tự động hóa

Là nhà cung cấp chuyên nghiệp, Nhà sản xuất kim loại Qimao cung cấp Ống lót trục thép rỗng chính xác chất lượng cao cho thiết bị tự động hóa. Lõi rỗng giúp giảm trọng lượng khoảng 40% so với trục đặc, giúp động cơ servo của bạn hoạt động lâu hơn. Không có lớp phủ nào bong ra. Không có dung sai lỏng lẻo để bụi bẩn lọt vào. Chỉ là một ống lót bằng thép giữ nguyên hình dạng của nó sau một triệu chu kỳ. Cài đặt nó và quên nó một lúc.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng sản phẩm

· Thép được tôi cứng xuyên suốt, không chỉ được làm cứng bề mặt – Ống lót trục bằng thép rỗng chính xác dành cho thiết bị tự động hóa các phần rỗng uốn cong hơn các phần đặc nên lớp vỏ mỏng được tôi cứng sẽ không kéo dài được. Chúng tôi làm cứng hoàn toàn (HRC 55–60). Lỗ khoan chống lại sự ghi điểm từ các trục chuyển động qua lại và đường kính ngoài sẽ không bị lõm khi chịu tải trọng bên. Nó vẫn tiếp tục chạy trơn tru trong thời gian dài sau khi các ống lót rẻ hơn bị mòn.

· Nối đất ID và OD từ một thiết lập – Hầu hết các ống lót đều được nối đất trên OD trước, sau đó là ID. Điều đó gây ra lỗi đồng tâm. Chúng tôi mài cả hai đường kính trong cùng một chu trình kẹp, do đó độ dày thành luôn nằm trong khoảng 0,01mm. Chuyển động tuyến tính của bạn vẫn thẳng. Không lắc lư. Không ràng buộc. Chỉ cần dự đoán chuyển động hết chu kỳ này đến chu kỳ khác.

· Thiết kế rỗng nhẹ mà không mất đi độ chắc chắn – Chúng tôi loại bỏ vật liệu ở giữa chứ không phải ở tường. Lõi rỗng giúp giảm trọng lượng tổng thể khoảng 40% so với trục đặc, điều này quan trọng khi cánh tay tự động hóa của bạn quay hàng nghìn lần mỗi ngày. Quán tính ít hơn có nghĩa là động cơ servo của bạn hoạt động ít hơn và việc định vị vẫn rõ ràng.

Ứng dụng

Cánh tay tự động hóa chọn và đặt – Ống lót trục bằng thép rỗng chính xác cho thiết bị tự động hóa được sử dụng làm ống lót trục chính trên bộ truyền động quay. Thiết kế rỗng chạy cáp cảm biến xuyên qua trung tâm, giữ cho dây không lọt vào đường di chuyển. ID chính xác giữ cho chuyển động nâng thẳng đứng thẳng mà không bị ràng buộc, thậm chí ở tốc độ 80 chu kỳ mỗi phút trên dây chuyền lắp ráp tốc độ cao.

· Vỏ dẫn hướng tuyến tính dành cho giàn nhẹ – Được gắn bên trong khối vỏ nhôm nơi mỗi gam đều quan trọng. Ống lót trục rỗng mang tải trọng xuyên tâm đồng thời cho phép đường dây khí nén hoặc bộ dây đi qua giữa. Bố trí máy gọn gàng hơn và ít bộ phận chuyển động bị kẹt hoặc hao mòn hơn theo thời gian.

· Ứng dụng thanh dẫn cam trong máy đóng gói – Được sử dụng làm ống lót cố định bên trong cánh tay cam quay. Lỗ khoan được tôi cứng hoàn toàn xử lý chuyển động dao động của chốt xoay bằng thép cứng mà không bị mòn hình bầu dục. Tuổi thọ thông thường tăng hơn gấp đôi so với ống lót được làm cứng bằng vỏ trên các dây chuyền đóng gói chạy liên tục.

· Bộ thay đổi dụng cụ ở cuối cánh tay – Đóng vai trò như ống lót căn chỉnh và chịu lực bên trong các khớp nối thay đổi nhanh. Trung tâm rỗng dành chỗ cho các cổng khí nén hoặc chân điện. Độ đồng tâm chặt chẽ đảm bảo dụng cụ sẽ gắn lại vào cùng một vị trí trong khoảng 0,02mm mỗi lần, dịch chuyển này đến ca khác mà không cần hiệu chỉnh lại thủ công.

Cách sử dụng

Việc lắp đặt Ống lót trục bằng thép rỗng chính xác cho thiết bị tự động hóa chỉ cần thực hiện một số bước đơn giản: Đầu tiên, hãy kiểm tra lỗ khoan của bạn xem có gờ hoặc mảnh vụn không. Ống lót phải ép vào với sự can thiệp của ánh sáng - thường chặt hơn 0,01 mm đến 0,02 mm so với OD ống lót. Sử dụng máy ép, không phải búa. Chỉ ấn vào vòng ngoài, không bao giờ ấn vào thành mỏng. Đối với trục giao tiếp, hãy đảm bảo rằng nó có bề mặt được mài nhẵn (Ra 0,4μm hoặc tốt hơn) và các cạnh sắc không bị gãy. Trượt trục vào bằng tay trước để xác nhận sự căn chỉnh. Nếu bạn cảm thấy nó bị siết chặt trước khi ống lót được lắp vào thì có nghĩa là có thứ gì đó bị lệch. Đối với các ứng dụng dao động hoặc tốc độ cao, hãy thêm các rãnh bôi trơn hoặc chỉ định phiên bản được bôi trơn trước của chúng tôi. Để tháo ống lót cũ, hãy ấn nó ra từ phía sau bằng cách sử dụng một cú đấm tiếp xúc với vòng ngoài chứ không phải thành mỏng. Thay thế khi bạn cảm thấy bị lệch bên hoặc nhìn thấy vết mòn rõ ràng bên trong lỗ khoan.

Chi tiết sản xuất

Vật liệu của Ống lót trục bằng thép rỗng chính xác cho thiết bị tự động hóa là thép chịu lực cacbon cao, loại GCR15, cùng chất liệu được sử dụng trong vòng bi chính xác. Độ cứng chạy HRC 55 đến 60, được làm cứng hoàn toàn, không chỉ là lớp da mỏng. Độ đồng tâm giữa ID và OD nằm trong khoảng 0,01mm vì chúng tôi mài cả hai đường kính trong cùng một thiết lập kẹp. Bề mặt hoàn thiện trên lỗ khoan và đường kính ngoài đo Ra 0,2 đến 0,4μm sau khi mài vô tâm. Sự thay đổi độ dày của tường được giữ ở mức tối đa 0,01mm, do đó không có điểm mỏng nào bị xẹp xuống khi chịu tải. Kích thước lỗ khoan tiêu chuẩn bắt đầu từ 8 mm và tăng lên 25 mm. Độ dài tùy chỉnh có sẵn lên tới 300mm, thời gian thực hiện khoảng 12 đến 18 ngày làm việc. Cũng có sẵn với các rãnh mỡ xoắn ốc hoặc ID được phủ PTFE cho các ứng dụng chạy khô.
