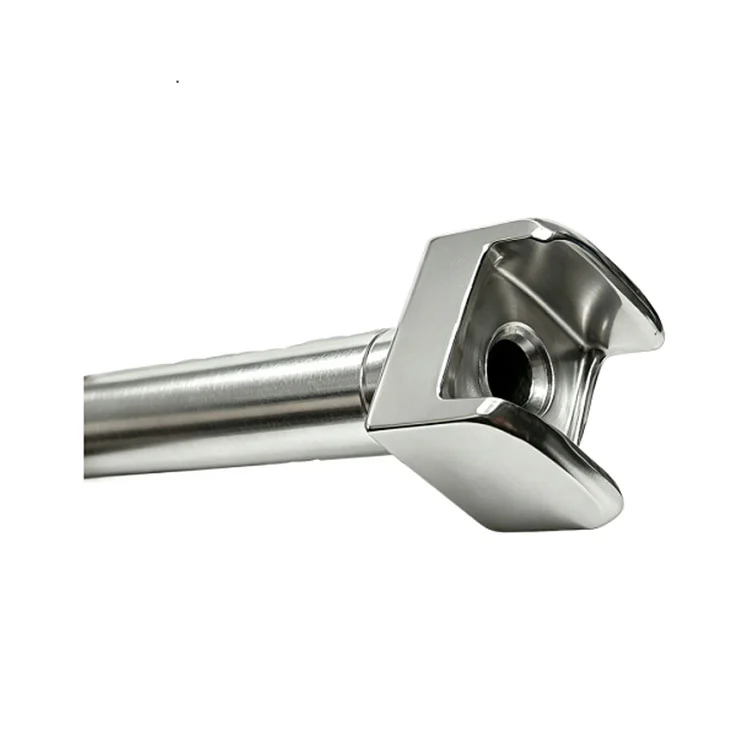

Thanh khoan bằng thép hình chữ U cuối trục có lỗ chốt

Nhà sản xuất kim loại Qimao cung cấp Thanh khoan bằng thép hình chữ U bền bỉ có lỗ chốt cho khách hàng. Bạn có thể trượt nó vào đầu thanh ách hoặc thanh trụ, thả chốt hình chữ U qua, khóa nó bằng chốt chốt. Xong. Không có chủ đề để dải. Không vật lộn với các loại hạt. Chỉ là một khớp trục vững chắc chịu được tải trọng cắt cả ngày. Nông dân sử dụng chúng trên các liên kết máy kéo. Người thợ cơ khí đặt chúng vào xi lanh thủy lực. Ngay cả các giàn khoan địa hình cũng dựa vào chúng. Dung sai đường kính lỗ? Chúng tôi giữ +/- 0,05mm. Bạn muốn một cái gì đó khác biệt? Đó chính là ý nghĩa của "tùy chỉnh" ở đây – hãy cho chúng tôi biết kích thước của bạn.

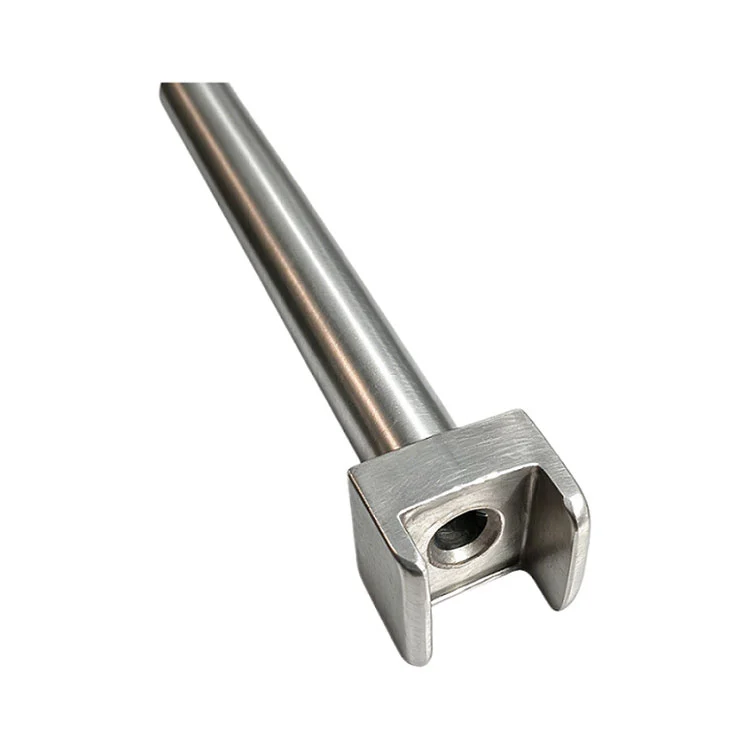

Hãy để tôi hướng dẫn bạn những gì bạn đang nhận được. Thanh khoan bằng thép trục cuối nĩa hình chữ U có lỗ chốt có các chân song song - chúng tôi không vận chuyển các chân cong. Chiều rộng chân và khoảng cách phù hợp với các chốt khoan tiêu chuẩn, nhưng một lần nữa, tùy chỉnh là một tùy chọn. Trục kéo dài từ đế phuộc. Cái lỗ ghim đó ở cuối? Đó không phải là một suy nghĩ lại. Chúng tôi khoan nó trên máy phay CNC để lỗ có tâm chính xác. Các gờ được loại bỏ - không có cạnh sắc nhọn để cắt ngón tay của bạn hoặc làm hỏng chốt. Bề mặt hoàn thiện? Thông thường oxit đen để bảo vệ chống gỉ cơ bản. Hoặc mạ kẽm nếu bạn yêu cầu. Chúng tôi cũng cung cấp gia công thô nếu bạn muốn tự hàn hoặc phủ nó. Mỗi kiện hàng đều được kiểm tra nhanh thước đo đi/không đi trước khi đóng gói. Không ai muốn một thanh khoan không vừa vặn. Nếu bạn có một bản vẽ, chúng tôi sẽ khớp nó. Nếu không, hãy cho chúng tôi biết nó đang chạy trên máy nào.

Thông số sản phẩm (Thông số kỹ thuật)

• Tùy chọn vật liệu:Sản phẩm có thể được sản xuất bằng Thép 45 # (tiêu chuẩn), thép hợp kim 4140 (độ bền cao hơn), thép không gỉ 304/316 (chống ăn mòn), v.v., bằng cách tùy chỉnh.

• Phạm vi đường kính:10mm đến 60mm (3/8" đến 2-3/8") cho phần trục

• Đường kính lỗ chốt:3 mm đến 20 mm, dung sai +/- 0,05mm

• Chiều rộng chân càng nâng:Tùy chỉnh theo kích thước chốt khoan của bạn

• Khe hở ngã ba (bên trong):Phù hợp với đường kính chốt + khoảng hở 0,1mm đến 0,3mm

• Chiều dài tổng thể:50mm đến 300mm (2" đến 12") – có sẵn dài hơn

• Độ cứng:Khi cuộn ~HB200; xử lý nhiệt đến HRC 35-42 theo yêu cầu

• Xử lý bề mặt:Oxit đen, mạ kẽm (vàng/xanh), trơn hoặc phốt phát

Hướng dẫn cài đặt

Đối với Thanh khoan thép đầu nĩa hình chữ U có lắp đặt Lỗ chốt không phức tạp nhưng một số thủ thuật sẽ giúp bạn đỡ đau đầu.

Trước khi bạn bắt đầu – Làm sạch mọi vết bẩn khỏi các lỗ lắp. Grit tạo điểm cho bề mặt chốt. Đồng thời kiểm tra xem khe hở phuộc có khớp với chiều dài chốt khoan của bạn hay không. Nếu chốt ngắn hơn chiều rộng bên ngoài của chân phuộc thì nó sẽ không khóa được.

Căn chỉnh – Hai phần bạn đang kết nối cần phải thẳng hàng. Nếu chúng lệch nhau, chốt sẽ liên kết. Sử dụng thanh nâng lên hoặc dây đai bánh cóc để đẩy mọi thứ vào đúng vị trí. Đừng ép chốt.

Chèn chốt – Đẩy bằng tay. Nếu nó bị treo, hãy xoay nhẹ chốt. Đôi khi một gờ hoặc một chút không khớp sẽ gây ra lực cản. Nếu nó vẫn không hoạt động, hãy kiểm tra lại căn chỉnh lỗ của bạn.

Khóa – Chân chốt Cotter dang rộng ít nhất 15-20 độ. Đừng nghiền nát chúng. Chân dẹt có thể hoạt động lỏng lẻo.

Kiểm tra lần cuối – Lấy khớp. Hãy thử lắc nó. Chơi nhẹ là bình thường – các khớp nối không phải là vòng bi chính xác. Tiếng kêu có nghĩa là chốt của bạn quá nhỏ. Hãy gọi cho chúng tôi.
