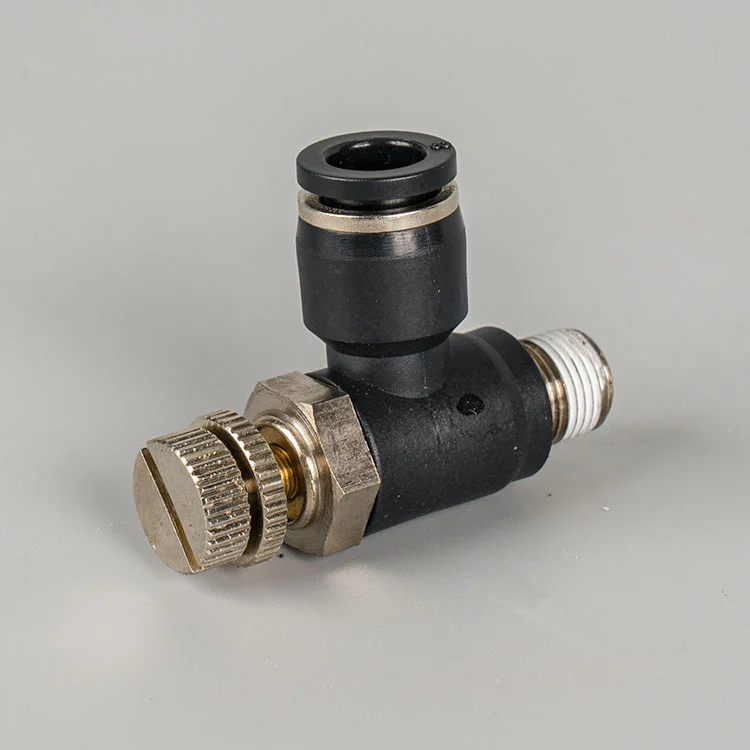

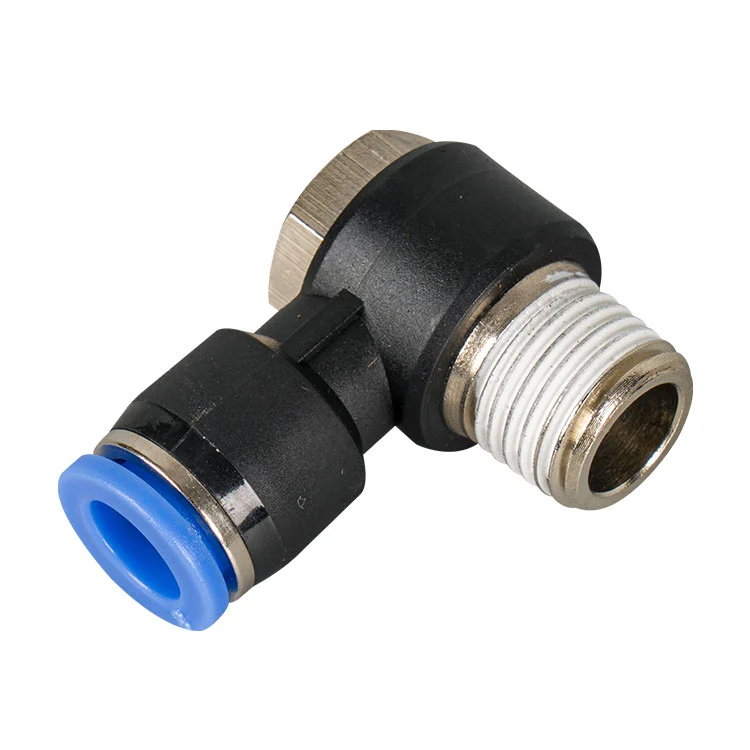

Đẩy kim loại nhỏ vào khớp nối

Khớp nối đẩy kim loại mini là để nhanh chóng kết nối và ngắt kết nối các đường ống hoặc các bộ phận khí nén khác thông qua cấu trúc bịt kín bên trong và thiết bị khóa cơ học, đồng thời cho phép các bộ phận được kết nối xoay tự do trong một phạm vi nhất định.

đặc điểm kỹ thuật sản phẩm

NGƯỜI MẪU	φD	R	L1	L2	L3	L4	φD1
NC04-M5	4	M5	3.5	10.7	17.3	20.5	11.5	8
NC04-01	4	R1/8	7.5	15	23	23.5	11.5	12
NC04-02	4	R1/4	9.5	16.8	26.3	25.5	11.5	14
NC06-M5	6	M5	3.5	11.7	17.3	22	13.5	8
NC06-01	6	R1/8	7.5	15	23	23.5	13.5	12
NC06-02	6	R1/4	9.5	16.2	26.3	25.4	13.5	14
NC06-03	6	R3/8	10.5	19	31.9	29.5	13.5	19
NC08-01	8	R1/8	7.5	15.7	23	26.5	15	12
NC08-02	8	R1/4	9.5	17.5	26.3	28.9	15	14
NC08-03	8	R3/8	10.5	19	31.9	29.8	15	19
NC08-04	8	R1/8	13.5	24	38.6	32.5	15	24
NC10-01	10	R1/8	7.5	18	23	30.5	19	12
NC10-02	10	R1/4	9.5	19.5	26.3	32.6	19	14
NC10-03	10	R3/8	10.5	21	31.9	33	19	19
NC10-04	10	R1/2	13.5	24.2	38.6	36	19	24
NC12-02	12	R1/4	9.5	20.8	26.3	33.5	21.5	14
NC12-03	12	R3/8	10.5	22.2	31.9	35.5	21.5	19
NC12-04	12	R1/2	13.5	25.5	38.6	36.5	21.5	24

Chi tiết sản phẩm:

Khớp nối đẩy kim loại mini chủ yếu dựa vào ổ trục hoặc cấu trúc tương tự bên trong khớp. Những cấu trúc này cho phép các khớp nam và nữ xoay tương đối tự do trong khi vẫn được kết nối và bịt kín.

Nói tóm lại, khớp quay thay đổi nhanh của bộ phận khí nén thực hiện các chức năng kết nối nhanh, bịt kín đáng tin cậy, xoay linh hoạt và ngắt kết nối an toàn thông qua tác động tổng hợp của thiết bị bịt kín, cơ cấu khóa và cấu trúc quay để đáp ứng nhu cầu làm việc của khí nén. hệ thống.

Tính năng sản phẩm:

1. Hiệu quả và tiện lợi: Bộ phận đẩy kim loại mini giúp thực hiện kết nối và ngắt kết nối nhanh chóng, tiết kiệm thời gian vận hành và nâng cao hiệu quả công việc.

2. Xoay linh hoạt: cho phép các bộ phận kết nối xoay tự do trong một phạm vi Góc nhất định, để thích ứng với tư thế làm việc và nhu cầu hành động phức tạp.

3. Niêm phong đáng tin cậy: Nó có hiệu suất bịt kín tốt để ngăn chặn rò rỉ khí hiệu quả và đảm bảo hệ thống khí nén hoạt động ổn định.

Ứng dụng sản phẩm:

Phụ kiện đẩy kim loại mini được sử dụng rộng rãi trong các công cụ khí nén khác nhau,:

1. Dây chuyền sản xuất tự động: như sản xuất ô tô, lắp ráp thiết bị điện tử, v.v., dễ dàng thay thế nhanh chóng các dụng cụ, bộ phận, nâng cao hiệu quả sản xuất.

2. Thiết bị gia công: Trong máy phay, máy khoan và các thiết bị khác, dễ dàng thay thế dụng cụ và đồ gá.

3. Dụng cụ khí nén: như cờ lê khí nén, súng phun, v.v., giúp việc thay thế và vận hành các dụng cụ thuận tiện hơn.
